علت ضعیف شدن یا سوختن جوش نقطه ای + راهکارهای عملی
علت ضعیف شدن یا سوختن جوش نقطهای چیست؟ راهکارهای عملی برای افزایش استحکام جوش

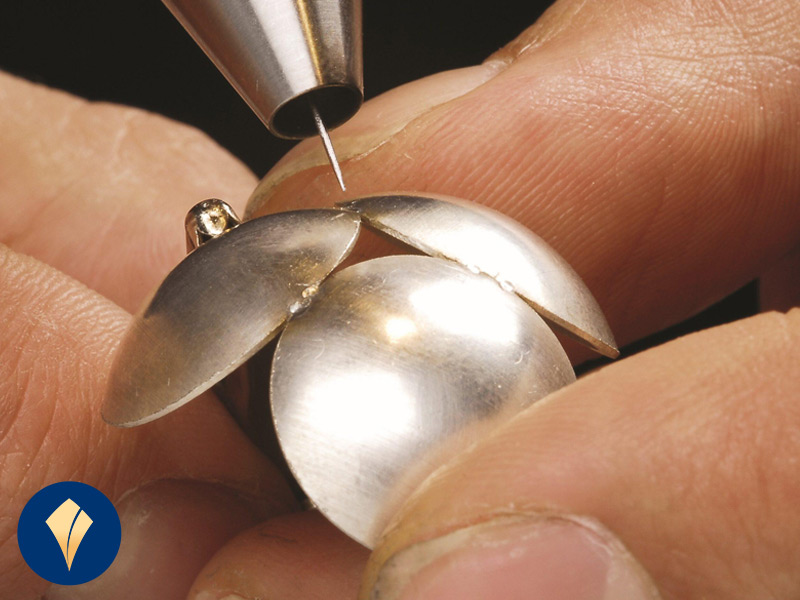

جوش نقطه ای یکی از روشهای کاربردی برای اتصال قطعات فلزی ظریف در کارگاههای طلاسازی، نقرهسازی، عینکسازی، تجهیزات پزشکی، دندانپزشکی و تابلوسازی است. با این حال، ضعیف شدن جوش، جدا شدن قطعات یا حتی سوختن و سوراخ شدن محل اتصال از مشکلات رایج این فرآیند به شمار میرود. کیفیت جوش فقط به قدرت دستگاه وابسته نیست و عواملی مانند توان، زمان جوش، فشار الکترود، جنس و ضخامت قطعه و وضعیت سطح نیز تأثیر مستقیمی دارند.
جوش نقطهای چگونه ایجاد میشود؟
جوش نقطهای یکی از روشهای اتصال موضعی قطعات فلزی است که در آن انرژی الکتریکی در محدوده مشخصی از قطعه متمرکز میشود و با ایجاد حرارت، ناحیه اتصال شکل میگیرد. برخلاف تصور رایج، هدف این نیست که تمام سطح فلز ذوب شود؛ بلکه باید مقدار انرژی در محدودهای کنترل شود که یک اتصال مناسب و پایدار ایجاد کند.
بنابراین، کنترل انرژی مهمترین اصل در جوش نقطهای است.
اگر انرژی کمتر از مقدار موردنیاز باشد، اتصال به اندازه کافی شکل نمیگیرد و در نتیجه جوش ضعیف خواهد شد. از طرف دیگر، چنانچه انرژی بیش از حد باشد، ناحیه جوش بیش از اندازه گرم میشود و احتمال سوختگی، حفره، پاشش یا تغییر شکل قطعه افزایش پیدا میکند.
در نتیجه، یک جوش باکیفیت به تعادل میان چند عامل وابسته است؛ از جمله:
- توان یا شدت انرژی
- زمان اعمال انرژی
- فشار و وضعیت الکترود
- جنس و ضخامت قطعه
- وضعیت سطح و تمیزی محل اتصال
- شرایط محافظت از ناحیه جوش، در فرآیندهایی که گاز محافظ استفاده میشود
به همین دلیل، انتخاب یک دستگاه جوش نقطهای قابلکنترل اهمیت زیادی دارد.
9 علت اصلی ضعیف شدن جوش نقطهای
1. کم بودن توان یا انرژی جوش
یکی از رایجترین دلایل علت ضعیف شدن جوش نقطهای، انتقال انرژی کمتر از مقدار موردنیاز است. وقتی انرژی کافی به محل اتصال نرسد، ناحیه جوش به اندازه لازم تشکیل نمیشود و اتصال استحکام کافی نخواهد داشت.
این مشکل معمولاً با نشانههای زیر همراه است:
- جوش ظاهراً ایجاد شده، اما اتصال ضعیف است.
- قطعات با خم کردن یا کشیدن از هم جدا میشوند.
- اثر جوش بسیار کمعمق است.
- استحکام بین چند نقطه جوش یکسان نیست.
راهکار:
بهجای افزایش ناگهانی توان، تنظیمات را مرحلهبهمرحله تغییر دهید. ابتدا یک نمونه مشابه قطعه اصلی آماده کنید و سپس مقدار انرژی را بهتدریج اصلاح کنید. به این ترتیب، احتمال آسیب به قطعه نیز کمتر خواهد شد.
2. کوتاه بودن زمان جوش
فقط مقدار انرژی مهم نیست؛ مدت زمان اعمال آن نیز اهمیت دارد. حتی اگر توان در محدوده مناسبی باشد، زمان بسیار کوتاه میتواند مانع تشکیل اتصال کافی شود.
برای مثال، اگر جوش سطحی است و با فشار نسبتاً کم از هم باز میشود، بررسی زمان اعمال انرژی یکی از اولین مواردی است که باید انجام شود.
راهکار:
زمان جوش را بهصورت تدریجی افزایش دهید و نتیجه را روی نمونه مشابه بررسی کنید. از ارائه یک زمان ثابت برای همه فلزات خودداری کنید؛ زیرا آلیاژ، ضخامت، هندسه قطعه و نوع دستگاه روی نتیجه اثر دارند.
3. فشار نامناسب الکترود
فشار الکترود نیز یکی از عوامل مؤثر بر کیفیت اتصال است. اگر فشار کم باشد، تماس بهخوبی برقرار نمیشود و انتقال انرژی میتواند ناپایدار باشد. در مقابل، فشار بیش از حد ممکن است به قطعات ظریف آسیب بزند یا روی سطح آنها اثر نامطلوب ایجاد کند.
راهکار:
فشار الکترود را متناسب با نوع قطعه و ضخامت آن تنظیم کنید. در قطعات ظریف، تماس کنترلشده اهمیت بیشتری دارد؛ بنابراین نباید صرفاً برای افزایش استحکام، فشار را بیش از نیاز بالا برد.
4. کثیف بودن سطح قطعه
چربی، روغن، گردوغبار، اکسید، مواد پولیش و برخی آلودگیهای سطحی میتوانند شرایط تماس را تغییر دهند. به همین دلیل، تمیزی محل اتصال یکی از عوامل مهم در استحکام جوش نقطهای است.
اگر سطح قطعه آلوده باشد، حتی تنظیم صحیح دستگاه جوش نقطهای نیز ممکن است نتیجه مورد انتظار را ایجاد نکند.
راهکار:
پیش از جوشکاری، سطح اتصال را با روش سازگار با جنس قطعه تمیز کنید. همچنین، پس از تمیزکاری اجازه دهید سطح کاملاً خشک شود. برای قطعات حساس یا ارزشمند نیز باید از مواد تمیزکنندهای استفاده شود که به آلیاژ یا پوشش قطعه آسیب نرساند.
5. فرسوده یا آلوده بودن الکترود
نوک الکترود مستقیماً با محل اتصال در ارتباط است. بنابراین، اگر سطح آن آلوده، فرسوده یا تغییر شکل داده باشد، تمرکز و انتقال انرژی نیز میتواند تحت تأثیر قرار گیرد.
نشانههای رایج عبارتاند از:
- ناهموار شدن نوک الکترود
- تغییر رنگ یا آلودگی سطح
- تفاوت زیاد بین نقاط جوش
- ایجاد جوشهای نامنظم
راهکار:
الکترود را بهصورت دورهای بررسی و تمیز کنید. در صورت فرسودگی شدید نیز تعویض آن معمولاً انتخاب بهتری است. در این بخش، استفاده از ابزار مناسب برای نگهداری الکترود اهمیت دارد؛ زیرا تمیزکاری نامناسب میتواند هندسه نوک الکترود را تغییر دهد.
6. انتخاب تنظیمات نادرست برای جنس و ضخامت قطعه
یکی از مهمترین نکات در تنظیم دستگاه جوش نقطهای این است که برای همه قطعات از یک تنظیم ثابت استفاده نکنید.
طلا، نقره، استیل، تیتانیوم، مس و سایر آلیاژها رفتار متفاوتی در برابر حرارت و انرژی الکتریکی دارند. علاوه بر جنس فلز، ضخامت نیز اهمیت دارد. یک تنظیم ممکن است برای یک قطعه نازک مناسب باشد، اما روی قطعه ضخیمتر اتصال کافی ایجاد نکند یا برعکس.
راهکار:
همیشه جنس، آلیاژ و ضخامت قطعه را در کنار نوع اتصال در نظر بگیرید و سپس تنظیمات را انتخاب کنید.
7. وضعیت سطح و نوع آلیاژ
گاهی مشکل جوش به خود شرایط سطح یا ترکیب آلیاژ مربوط است. برای نمونه، اگر قطعه قبلاً آبکاری شده باشد، وجود لایه سطحی میتواند روی فرآیند اتصال اثر بگذارد.
همچنین بعضی آلیاژها بهدلیل رسانایی حرارتی یا الکتریکی متفاوت، نیازمند تنظیمات متفاوتی هستند.
راهکار:
قبل از جوشکاری، وضعیت واقعی سطح و لایههای موجود روی قطعه را بررسی کنید. اگر پوشش یا آبکاری مانع ایجاد اتصال مناسب است، باید فرآیند آمادهسازی سطح متناسب با جنس قطعه انجام شود.
8. قرارگیری نامناسب الکترود
حتی یک تنظیم صحیح، در صورت قرارگیری نامناسب الکترود ممکن است نتیجه مطلوبی ایجاد نکند. زاویه الکترود، محل تماس و ثبات قطعه، همگی در کیفیت نقطه جوش مؤثر هستند.
راهکار:
تا حد امکان، الکترود را در موقعیت پایدار و مناسب نسبت به محل اتصال قرار دهید و قبل از اعمال انرژی مطمئن شوید که تماس کافی برقرار است.
9. استفاده از دستگاه نامناسب یا فرسوده
گاهی مشکل اصلی از تنظیمات نیست، بلکه محدودیت خود دستگاه است. یک دستگاه جوش نقطهای مناسب برای کارگاههای ظریف باید امکان کنترل فرآیند را در اختیار اپراتور قرار دهد.
قابلیتهایی مانند تنظیم پارامترهای جوش، کنترل بهتر انرژی و امکان انتخاب شرایط مناسب برای قطعات مختلف، باعث میشوند اپراتور بتواند نتیجه را با دقت بیشتری کنترل کند.

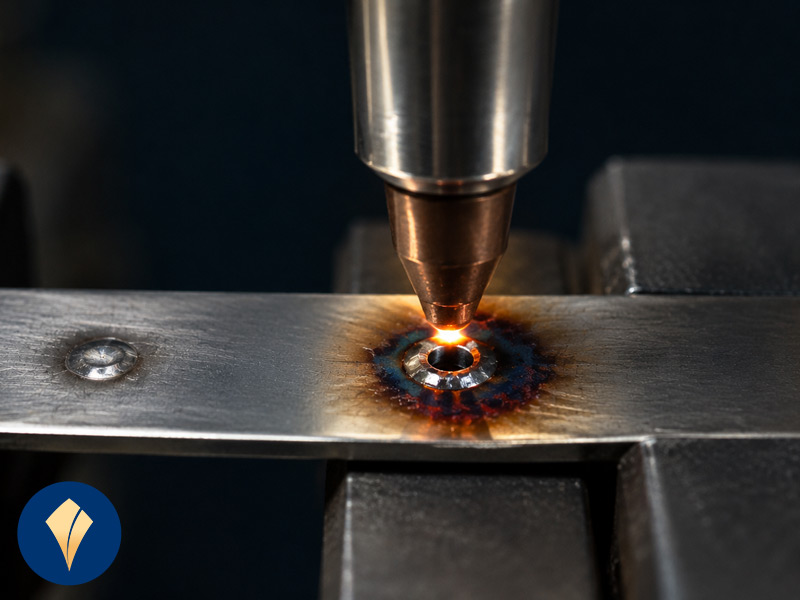

علت سوختن جوش نقطهای چیست؟
در مقابل جوش ضعیف، گاهی انرژی بیش از اندازه به محل اتصال منتقل میشود و نتیجه آن سوختن جوش نقطهای است.
سوختگی میتواند به شکلهای مختلف دیده شود؛ از جمله سوراخ شدن قطعه، تغییر شکل، ذوب بیش از حد، ایجاد حفره یا آثار شدید حرارتی در اطراف محل جوش.
بالا بودن بیش از حد توان
اگر توان نسبت به جنس و ضخامت قطعه بیش از اندازه باشد، دمای محل اتصال سریعاً افزایش پیدا میکند.
در چنین شرایطی، افزایش بیشتر توان نهتنها استحکام جوش را بهتر نمیکند، بلکه ممکن است به قطعه آسیب بزند.
طولانی بودن زمان جوش
گاهی توان در محدوده مناسب است، اما زمان اعمال انرژی بیش از حد طولانی انتخاب شده است. در نتیجه، گرما در محل اتصال تجمع پیدا میکند و خطر سوختگی افزایش مییابد.
نازک بودن قطعه
قطعات بسیار نازک، به انرژی کمتری برای رسیدن به دمای بالا نیاز دارند. به همین دلیل، تنظیمی که برای یک قطعه ضخیمتر مناسب است، ممکن است روی یک قطعه ظریف باعث آسیب شود.
تمرکز نامناسب انرژی
موقعیت الکترود، فشار تماس و شکل نوک الکترود نیز روی تمرکز انرژی اثر میگذارند. اگر انرژی در یک محدوده بسیار کوچک متمرکز شود، احتمال ایجاد حرارت موضعی بیش از حد افزایش پیدا میکند.
تفاوت جوش ضعیف، جوش سوخته و جوش مناسب چیست؟
|
وضعیت جوش |
علت احتمالی |
نشانه اصلی |
نتیجه |
|---|---|---|---|
|
جوش ضعیف |
انرژی ناکافی، زمان نامناسب یا تماس نامناسب |
جدا شدن قطعه با فشار |
استحکام پایین |
|
جوش سوخته |
انرژی یا زمان بیش از حد |
سوراخ، حفره یا تغییر شکل |
آسیب به قطعه |
|
جوش مناسب |
تعادل مناسب پارامترها |
اتصال پایدار و ظاهر مناسب |
استحکام مطلوب |
بنابراین، هدف افزایش بیشترین قدرت جوش نیست؛ بلکه باید مقدار مناسب انرژی را برای هر قطعه پیدا کرد
چگونه کیفیت جوش نقطهای را افزایش دهیم؟
برای افزایش کیفیت جوش، بهتر است فرآیند را مرحلهبهمرحله کنترل کنید.
مرحله اول: جنس و ضخامت را مشخص کنید
ابتدا مشخص کنید با چه فلزی کار میکنید و ضخامت آن چقدر است. سپس نوع اتصال و حساسیت قطعه را در نظر بگیرید.
مرحله دوم: تنظیم اولیه را انتخاب کنید
بر اساس مشخصات قطعه، توان و زمان اولیه را انتخاب کنید. در این مرحله بهتر است از تنظیمات محافظهکارانه شروع کنید تا ریسک آسیب به قطعه پایین بماند.
مرحله سوم: روی نمونه آزمایش کنید
قبل از کار روی قطعه اصلی، روی نمونه مشابه آزمایش انجام دهید. ظاهر نقطه جوش، میزان تغییر شکل و مقاومت اتصال را بررسی کنید.
مرحله چهارم: تنها یک پارامتر را تغییر دهید
اگر جوش ضعیف است، یکی از پارامترها را بهصورت تدریجی اصلاح کنید. اگر جوش میسوزد نیز همین روش را در جهت معکوس انجام دهید.
این نکته بسیار مهم است: در هر مرحله فقط یک پارامتر را تغییر دهید.
چنانچه توان و زمان را همزمان تغییر دهید، مشخص نخواهد بود که کدام تغییر نتیجه را بهتر یا بدتر کرده است.
مرحله پنجم: تنظیم موفق را ثبت کنید
در کارگاههایی که با قطعات تکراری سروکار دارند، ثبت تنظیمات موفق برای جنسها و ضخامتهای مختلف میتواند زمان آمادهسازی را کاهش دهد و خطای اپراتور را کمتر کند.
چکلیست 10 عاملی برای جوش بهتر
پیش از شروع جوشکاری، این موارد را بررسی کنید:
- جنس قطعه مشخص شده است.
- ضخامت قطعه مشخص است.
- توان مناسب انتخاب شده است.
- زمان جوش متناسب با قطعه تنظیم شده است.
- فشار الکترود مناسب است.
- سطح قطعه کاملاً تمیز است.
- نوک الکترود سالم و تمیز است.
- موقعیت الکترود درست است.
- در صورت نیاز، گاز محافظ بهدرستی تنظیم شده است.
- تنظیمات ابتدا روی نمونه مشابه آزمایش شده است.
این چکلیست ساده میتواند بخش زیادی از مشکلات جوش نقطهای را پیش از شروع کار اصلی شناسایی کند
عوامل مؤثر بر استحکام جوش نقطهای
استحکام جوش نقطهای حاصل یک عامل منفرد نیست؛ بلکه نتیجه ترکیب درست پارامترهای الکتریکی، مکانیکی و شرایط قطعه است.
مهمترین عوامل عبارتاند از:
جریان یا توان جوش: مقدار انرژی باید با نیاز قطعه هماهنگ باشد.
زمان جوش: مدت اعمال انرژی روی اندازه و کیفیت ناحیه اتصال تأثیر میگذارد.
فشار الکترود: تماس مناسب باعث انتقال پایدارتر انرژی میشود.
جنس و ضخامت فلز: هر آلیاژ رفتار حرارتی متفاوتی دارد.
تمیزی سطح: آلودگی میتواند کیفیت تماس را کاهش دهد.
وضعیت الکترود: نوک سالم و تمیز، عملکرد پایدارتر ایجاد میکند.
به همین دلیل، برای افزایش استحکام جوش نقطهای نمیتوان فقط یک پارامتر را افزایش داد و انتظار نتیجه بهتر داشت.
کاربرد جوش نقطهای در صنایع مختلف
طلاسازی و نقرهسازی
در طلا و نقره، ارزش قطعه و ظرافت کار باعث میشود کنترل حرارت اهمیت زیادی داشته باشد. هدف، ایجاد اتصال مستحکم با کمترین آسیب به بخشهای اطراف است.
عینکسازی و تعمیرات عینک
قطعات عینک معمولاً کوچک، ظریف و دقیق هستند. بنابراین، کنترل انرژی و محل اتصال نقش مهمی در نتیجه نهایی دارد.
تجهیزات پزشکی
در بسیاری از قطعات پزشکی، کیفیت ساخت و کنترل فرآیند اهمیت بالایی دارد. به همین دلیل، انتخاب پارامتر مناسب باید با توجه به جنس و ساختار قطعه انجام شود.
دندانپزشکی
برخی قطعات و سازههای مورد استفاده در دندانپزشکی نیز نیازمند اتصالات دقیق و کنترلشده هستند. در این کاربردها نیز تنظیمات باید با توجه به آلیاژ و ضخامت قطعه انتخاب شود.
تابلوسازی و قطعات فلزی ظریف
در برخی کارهای تابلوسازی و ساخت قطعات فلزی کوچک، ایجاد اتصال موضعی و کنترلشده میتواند به حفظ ظاهر و کاهش آسیب حرارتی کمک کند.
دستگاه جوش نقطهای ایما چه کمکی به کنترل کیفیت جوش میکند؟
هنگامی که یک کارگاه با قطعات مختلف و حساس سروکار دارد، امکان کنترل پارامترها اهمیت ویژهای پیدا میکند.
دستگاه جوش نقطهای ایما برای کاربردهایی مانند طلاسازی، نقرهسازی، عینکسازی، تجهیزات پزشکی، دندانپزشکی و تعمیرات قطعات ظریف طراحی شده است. در چنین کاربردهایی، کنترل دقیق فرآیند به اپراتور کمک میکند تا تنظیمات را متناسب با قطعه تغییر دهد.

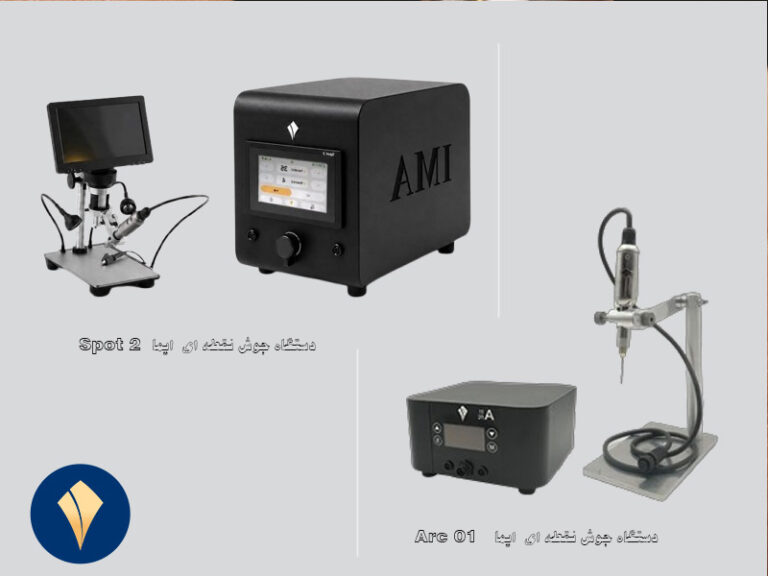

در Spot 02 ایما امکاناتی برای کنترل و تنظیم فرآیند جوش در نظر گرفته شده است تا دستگاه بتواند برای کاربردهای متنوع کارگاهی مورد استفاده قرار گیرد.
نکته مهم این است که حتی بهترین دستگاه نیز جای تنظیم صحیح اپراتور را نمیگیرد. انتخاب توان، زمان و شرایط مناسب باید بر اساس جنس، ضخامت و نوع قطعه انجام شود.
برای مشاهده مشخصات و اطلاعات بیشتر میتوانید صفحه محصول را بررسی کنید.
مشاهده دستگاه جوش نقطهای Spot 02 ایما
اگر کاربرد کارگاه شما به فرآیندهای دیگری مانند جوشکاری آرک نیاز دارد، میتوانید مدل ARC 01 ایما را نیز بررسی کنید:
چطور جوش نقطهای ضعیف یا سوخته نداشته باشیم؟
در نهایت، علت ضعیف شدن جوش نقطهای را نباید فقط در قدرت دستگاه جستوجو کرد. توان، زمان، فشار الکترود، جنس و ضخامت فلز، تمیزی سطح، وضعیت الکترود و نحوه قرارگیری آن، همگی میتوانند روی نتیجه تأثیر بگذارند.
از سوی دیگر، علت سوختن جوش نقطهای معمولاً به انرژی بیش از اندازه یا زمان طولانی مربوط میشود؛ بهخصوص زمانی که قطعه بسیار نازک یا حساس باشد.
برای رسیدن به یک جوش پایدار، ابتدا قطعه را بشناسید، سپس تنظیمات اولیه را انتخاب کنید و پیش از اجرای کار اصلی، روی نمونه مشابه آزمایش انجام دهید. علاوه بر این، هر بار فقط یک پارامتر را تغییر دهید و نتیجه را ثبت کنید.
در کارگاههای حرفهای، استفاده از یک دستگاه جوش نقطهای با قابلیت تنظیم دقیق میتواند کنترل فرآیند را سادهتر کند و امکان تطبیق تنظیمات با قطعات مختلف را در اختیار اپراتور قرار دهد.
اگر برای کارگاه خود به دنبال یک راهکار دقیق برای جوشکاری قطعات ظریف هستید، مشخصات دستگاههای جوش ایما را بررسی کنید و بر اساس نوع فعالیت خود، گزینه مناسب را انتخاب کنید.
